福建龍溪軸承（集團）股份有限公司屬漳州市屬重點國有控股上市企業?，F(xiàn)因生產需要，擬采購1臺1250kVA干式變壓器，根據我司管理制度要求，擬采取內部邀請招標方式確定供應商?，F(xiàn)歡迎潛在合格的供應商前來報名，參與該項目投標。
一、投標報名人的資格要求：
1.依法注冊，具有獨立法人的實體注冊企業，具備履行合同所必需設備和專業技術能力的制造商、經銷商、代理商；
2. 近三年與本項目相同或相類似的設備銷售業績。
二、報名須知
1.報名時間：2022年9月5日至 202年9月9日。（上午：8:30～12：00、下午：13：30～17：00，法定節假日、雙休日除外）
2. 報名方式：郵箱報名，參與投標的申請人須將公司的營業執照復件件及近三年與本項目相同或相類似的設備銷售業績加蓋公章，發至采購人指定郵箱，并注明“1臺1250kVA干式變壓器采購項目的報名資料、公司名稱、項目聯系人姓名、聯系方式”。
3. 咨詢電話：0596-2072895每天上午 8:30至11:00 ，下午 13:30至 17:00（北京時間，法定節假日、雙休日除外 ）。
三、獲取招標文件時間： 2022年9月13日。
四、獲取招標文件方式：采購人將以電子郵件的形式發給各投標人。
五、采購需求：詳見附件
六、采購單位：福建龍溪軸承（集團）股份有限公司
聯 系 人：黃先生
地址：福建省漳州市龍文區小港北路32號福建龍溪軸承（集團）股份有限公司藍田三廠區
福建龍溪軸承（集團）股份有限公司
2022年 9月 5 日
附件：
采購需求：
1250kVA干式變壓器的技術協議內容要求
一、項目簡介
項目名稱：購置1臺1250kVA干式變壓器（含變壓器罩等）
項目目的：用于藍田三廠區的用電增容。
二、主要技術參數
三、主要技術參數
1、10kV干式變壓器的技術規范
1.1、10kV干式變壓器執行的主要技術標準和規范文件
變壓器的設計、制造、試驗及檢查過程中執行以下標準及其它相關標準，下述僅為采用的主要標準，并非全部，以下標準若有不同之處，以標準要求較高的為準，具體標準如下：
GB/T1094.11-2007 《電力變壓器第11部分：干式變壓器》
GB/T10228 《干式電力變壓器技術參數和要求》
JB/T10088 《6kV-500kV級電力變壓器聲級》
GB4208 《外殼防護等級（IP代碼）》
GB 311.1 《高壓輸變電設備的絕緣配合》
GB /T7354 《局部放電測量》
GB/T11021 《電氣絕緣的耐熱性評定和分級》
GB/T1094.12 《干式電力變壓器負載導則》
GB/T18380.3 《電纜在火焰條件下的燃燒試驗》
GB191 《包裝、儲運指示標志》
GB5273 《變壓器、高壓電器和套管的接線端子》
JB/T501 《電力變壓器試驗導則》
2.使用環境條件
2.1. 周圍空氣溫度:
環境溫度 -25℃（戶外）/-5℃（戶內）～+40°C
最熱月平均溫度 30°C
最高年平均溫度 20°C
2.2. 海拔高度 不超過1000m
2.3. 最大風速 35m/s
2.4. 環境濕度 月平均相對濕度不大于90%
日平均相對濕度不大于93%
2.5. 耐地震能力 7級
地面水平加速度低于3.0m/s2
地面垂直加速度低于1.5m/s2
安全系數：1.67
2.2.6. 污穢等級： Ⅲ級
2.2.7. 安裝地點 戶內

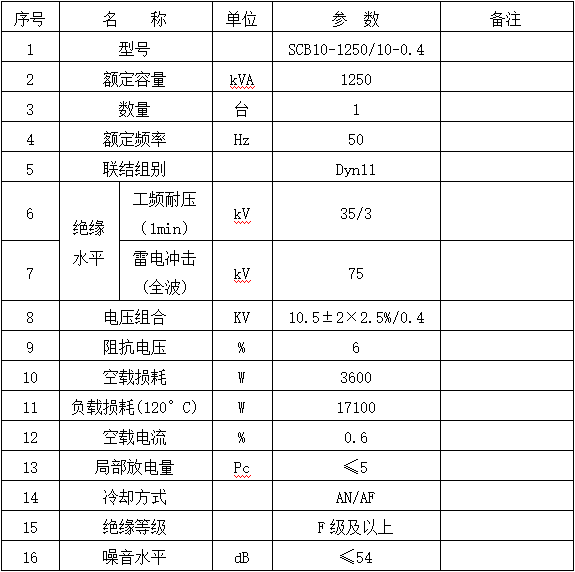

3、基本技術參數
4技術性能
4.1變壓器在GB/T1094規定的使用條件下，產品應能正常地滿負荷連續運行并能達到規范書規定的額定負載及要求。
4.2變壓器在額定輸出功率，施加電壓在正常電壓的±5%范圍內波動時，變壓器的溫升限值如下：
絕緣耐熱等級F級及以上，部件溫升限值
（1）繞組溫升限值100K及以上（電阻法測量）。
（2）鐵芯溫升，使相鄰絕緣材料不受損傷。
4.3 變壓器應能在國標GB/T1094.5規定的條件下，2秒鐘內承受外部短路的動穩定效應和熱穩定效應而不受損傷。
4.4變壓器運行在任何分接位置上, 應能承受國標GB1094.5規定的短路試驗電流值而不損壞或位移。
4.5局部放電量應不大于5pc。
5結構
5.1、變壓器鐵芯
5.1.1變壓器選擇合理的磁通密度，并保持在不飽和狀態下，保證產品具有低空載損耗和低噪聲。鐵芯應采用優質高導磁晶粒取向硅鋼片疊制，45度全斜接縫，步進式五階梯結構，對變壓器額定值提供最佳的性能保證。
5.1.2鐵芯柱應采用國際上先進的捆扎工藝，配合其他有效措施使鐵芯在剪切、裝配和緊固過程中確保產品空載損耗、機械振動和噪聲為最小值。
5.1.3變壓器鐵芯支架上應有容易檢修的接地端子。
5.1.4變壓器的鐵心和金屬件均應有防腐蝕的保護層。整個鐵心采用鋼拉板結構,并且鐵心組件均衡緊固,不會由于運輸和運行中的振動而松動。
5.2、繞組
5.2.1變壓器高壓繞組應采用高質量的無氧銅（含銅量在99.95%以上）導線和國際品牌H級環氧樹脂及其他絕緣材料，采用進口全自動真空澆注設備在真空狀態下澆注。干式配電變壓器的低壓繞組應采用TU1優質銅箔繞制。產品半成品及成品按國標GB/T1094標準規定進行檢驗，確保產品處于最佳運行狀態。
5.2.2繞組設計應使電流和溫度沿繞組均勻分布，并在雷電沖擊全波試驗時得到最佳的電位分布。繞組應能承受短路、過載和過電壓而不發生局部過熱。消除電場集中，使繞組層間最大工作電壓控制在合理范圍內，保持局部放電＜5pc。
5.2.3所有連接點的機械支持應能承受運輸途中產生的機械應力、在運行時由于短路電流或其它瞬態條件產生的機械應力以及保證按國標GB/T1094進行短路試驗時不發生機械移動。
5.3冷卻系統
環氧樹脂澆注干式變壓器，其冷卻方式的設計應適應于在指定環境條件下運行。變壓器為空氣自然冷卻型，為了提高冷卻效果，產品應加裝冷卻風機。產品在空氣自然狀態下可輸出額定容量，當啟動冷卻風機產品可提高輸出容量40%。
5.4、進出線方式
上進上出（以圖紙確認為準）
5.5、溫控系統
變壓器三相低壓繞組內設置PT100鉑電阻探頭。該傳感器連接至帶電接點的溫度控制箱。溫度控制器應能自動檢測繞組溫度，并直觀顯示各相繞組溫度，運行人員可隨時了解變壓器溫度變化。溫度控制箱可根據繞組實際溫度控制冷卻風機的啟、停，具備超溫報警，超溫跳閘等功能。超溫報警及超溫跳閘輸出繼電器接點容量7A/250VAC。
5.6、零件附件
變壓器根據需要配備完整的高質量的零件和附件，便于監視和檢測、維護和修理。以確保變壓器的正常安全運行以及提高運行的可靠性。
零件和附件包括但不限于：銘牌、端子標記板、變壓器支架的起吊環、溫度控制器、箔電阻。
5.7、油漆及面漆
油漆符合一般要求和下列特殊要求：所有的金屬部件徹底地除銹清洗脫油處理，然后涂一層防銹底漆和二層瓷漆以適應鐵芯和變壓器支架的運行溫度。
5.8、標志和銘牌
變壓器各繞組有相應的接線端子標志, 所有標志應牢固且耐腐蝕。高壓繞組表面(包封繞組樹脂表面)易見位置,且有“高壓危險”的標志。銘牌應采用不銹鋼制造。銘牌安裝在外殼及變壓器明顯的位置處。
5.9、外殼
根據用戶需求變壓器應成套提供保護外殼，外殼采用優質鋼板外殼（顏色RAL7035）或采用磨花鋁合金板制成，除通風孔外，其余部分不開孔。外殼前后壁板設門，以方便檢修和維護，但門關閉后具有與外殼相同的防護等級。外殼防護等級不小于IP20。外殼儀表具備RS485的通信接口以及通信功能。
6、試驗
6.1、變壓器根據GB 1094和 IEC 60076標準進行試驗，并提供試驗的數據。
7、設備其他技術指標：(需含設備總功率、電壓、電流、氣壓、水壓、接口、環境溫度、場地等安裝環境有關要求)
8、設備平面布置示意圖
由設備廠家提供
9、工具清單（專用或通用）
由設備廠家提供
10、易損件清單和報價
由設備廠家提供
11、設備驗收關注點收點
（1）設備功能要求；
（2）設備配置要求；
（3）設備承載要求；
12、設備報價或分項報價
以各廠家報價為準
三、設備技術要求總則
1、本技術要求為最低限度的技術要求，并未對一切技術細節做出規定，也未充分引述有關標準和規范的條文，供應商應保證提供符合或優于本技術規格書和有關工業標準的優質產品。
2、具備良好的人機交互功能，可根據指令自動運行，設備節能環保、安全，操作維修方便，造型美觀，運行穩定、可靠。
3、設備及其配套的零部件須保證是全新的，零部件、電氣元件需選用國際品牌、國內馳名品牌。
4、設備服務要求：供方在按上述供貨范圍提供設備的同時，須提供與之相應的伴隨服務。包括：技術資料、現場試運行、技術支持、技術服務、技術培訓等，以及在文中未提及的、隱含的其他必須由供方提供的相關服務。
四、售后服務、培訓和技術資料等
1.全套設備運輸由供貨方負責。
2.設備到達用戶所在地后，在接到用戶安裝結束通知后7個工作日內執行人員培訓，直到會操作為止。
3.保修：供方須擁有專業資深維修工程師。在設備保修期內不收取零部件及其它費用（人為損壞因素除外），實行保修服務，并提供設備終身售后服務。
4.設備保修期滿之后，應提供廣泛而優惠的技術支持及備件的供應。
5.維修響應：接到用戶通知后，8小時內做出響應，48小時內給出明確解決方案，遵循盡量在最短時間內為用戶解決問題的原則，如需要，在48小時內趕到現場，一般類故障3個工作日內修復，特殊類故障7個工作日內修復。
6.提供壹套使用說明書。說明書滿足使用、維護、保養、操作、安全、安裝、調整的需要、裝訂整齊規范。
7.提供出廠合格證明、裝箱清單以及其他相關資料。
