SIQ...ES

產品編號：SIQ…ES 12～100

滑動磨擦副：鋼/鋼

產品特點：帶鎖口桿端關節軸承由桿端體和向心關節軸承GE…ES組裝而成，桿端體材料是碳鋼，桿端體的內螺紋帶有鎖口，配有螺釘緊固；可通過油杯潤滑。

使用溫度范圍：－50℃～＋150℃

　　

　　

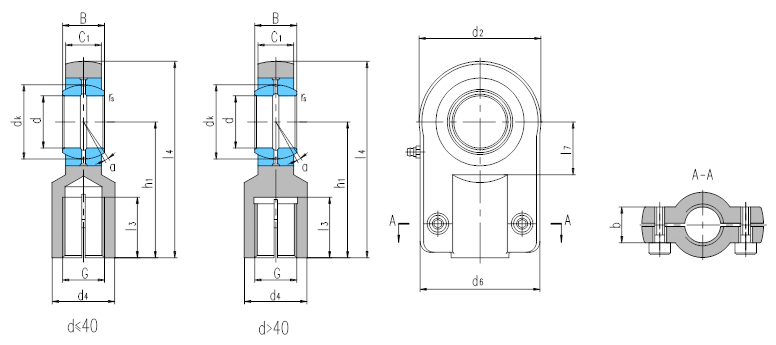

軸承型號 Bearing number	外形尺寸 Dimensions 　　　　　　　　　　　　 mm															額定載荷 Load Ratings kN		鎖緊螺釘 Screw	重量 Weight ≈kg
軸承型號 Bearing number	d	B	d_K	C₁	d₂	G 6H	h₁	l₃	l₄	l₇	d₄	d₆	b	r_s	α? ≈	動載荷 Dynamic	靜載荷 Static	鎖緊螺釘 Screw	重量 Weight ≈kg
SIQ12E ¹⁾	12	10	18	8	35	M10×1.25	42	15	59.5	16	17	35	13	0.3	10	10	17	M6×12	0.12
SIQ16ES²⁾	16	14	25	11	45	M12×1.25	48	17	70.5	20	21	45	13	0.3	10	21	28.5	M6×12	0.22
SIQ20ES²⁾	20	16	29	13	55	M14×1.5	58	19	85.5	25	25	55	17	0.3	9	30	42.5	M8×16	0.43
SIQ25ES	25	20	35.5	17	65	M16×1.5	68	23	100.5	30	30	62	17	0.6	7	48	67	M8×16	0.67
SIQ30ES	30	22	40.7	19	80	M20×1.5	85	29	125	35	36	77	19	0.6	6	62	108	M10×20	1.25
SIQ40ES	40	28	53	23	100	M27×2	105	37	155	45	45	90	23	0.6	7	99	156	M10×25	2.16
SIQ50ES	50	35	66	30	120	M33×2	130	54	190	58	55	105	30	0.6	6	156	245	M12×30	3.90
SIQ60ES	60	44	80	38	160	M42×2	150	65	230	68	68	134	36	1	6	245	380	M16×35	8.2
SIQ80ES	80	55	105	47	205	M48×2	185	75	287.5	92	90	156	45	1	6	400	585	M20×45	16.2
SIQ100ES	100	70	130	57	240	M64×3	240	102	360	116	110	190	55	1	7	607	865	M24×55	28.4

　　

1) 無潤滑通道。

2)只能通過桿端眼孔潤滑。

桿端體采用碳鋼鍛造。

可裝自潤滑向心關節軸承。

若是左旋螺紋，軸承型號和螺紋標記需加“L”和“左”，例如：SILQ40ES M27×2左-6H。
